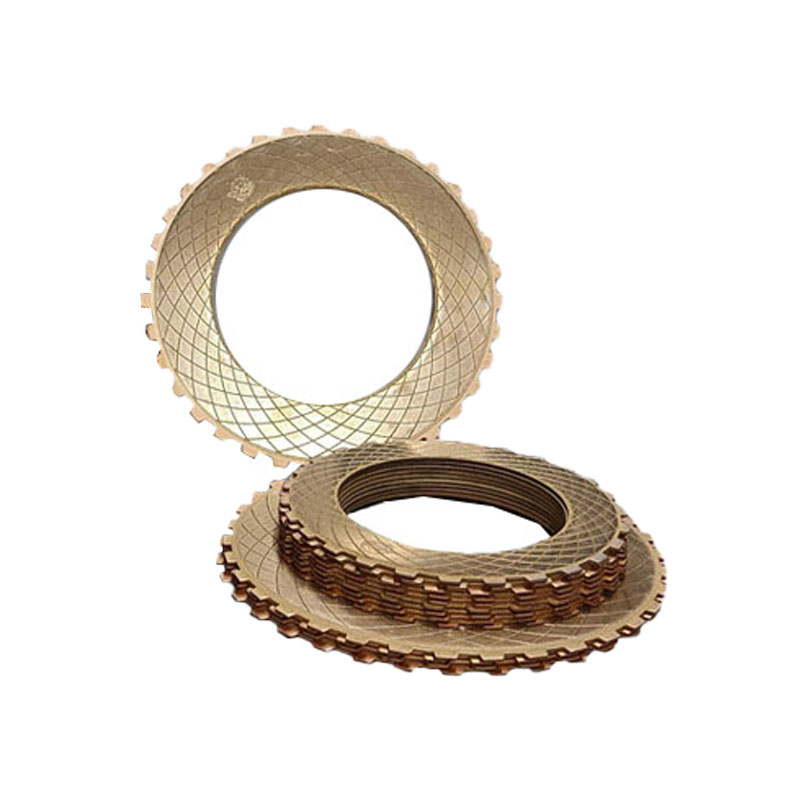

صفحه گرافیتی بزرگ ZF WG200،WG180

انواع صفحه های گرافیتی بزرگ ZF WG200،WG180

صفحه گرافیتی های گیربکس WG200 و WG180 سایز بزرگ در گیربکس WG200 ZF و WG180 لودرهای چینی ZL60 و ZL50 و ZL40 کاربرد دارد. و همچنین گریدرهای چینی ، فیات ، هپکو و لودر های فیات آلیس و استفاده می گردد .

شرکت پایدار ماشین فرتاک افتخار چندین سال نمایندگی شرکت ادونس فعال در زمینه تولید گیربکس های ماشین آلات راهسازی و دریایی مطرح در دنیا را دارد. و عرضه کننده انواع قطعات اصلی گیربکس ها و صفحات فولادی و برنزی و سایر می باشد .

صفحه های گرافیتی بزرگ در کلاچ های جهت جلو و عقب و دنده های سنگین در لودر و گریدرهای چینی کاربرد دارد. و به منظور انتقال تدریجی گشتاور در کلاچ های گیربکس استفاده می گردد .

مواد تشکیل دهنده :

صفحه های کلاچ گیربکس های zf چینی  شامل یک صفحه فولادی بوده که روی آن برنز به صورت اسپری می گردد .

محل استفاده :

معمولا گیربکس ها از صفحه های دارای سطح تماس یا اصطکاک کاغذی یا ترکیبات برنزی  استفاده می گردد.

در گیربکس مکانیکی لودر های چینی ZL20 ، ZL30 ، ZL40 از صفحه های برنزی (پرسی ) استفاده می گردد.

در لودر های ZL50 و ZL60 و گریدر های چینی از گیربکس های 4/6WG180 و 4/6WG200  و  4/6WG190 و 4/6WG210 استفاده می گردد. و در گیربکس 4/6WG260 از صفحه هایی با ترکیبات کاغذ و برنز استفاده گردیده است.

به علت وجود کیفیت های مختلف صفحه ها در بازار با دقت باید بررسی نمود. و به پاششی و پرسی بودن صفحه توجه نمود. همچنین می توان صفحه های برنزی و کاغذی را با دقت در کیفیت کاغذ و دانه های ریز برنز از کیفیت صفحه ها مطمئن گردید .

روش تولید صفحه های گرافیتی:

صفحه های برنزی به دو روش پرسی (Sintered Bronze) و اسپری برنز (Spray Bronze)تولید می گردد.

در روش پرسی (Sintered Bronze) یک صفحه برنزی روی صفحه فولادی زیرین خود قرار گرفته و با قلع و حرارت چسبانده می شود .

اسپری برنز (Spray Bronze) با پاشش و اسپری دانه های برنز روی صفحه های فولادی سطحی با ضخامت و اندازه های مشخص تولید می گردد. و دارای کیفیت و طول عمر و سطح اصطکاک و عملکرد بهتری می  باشد .

خرابی ها :

بیشتر خرابی های این صفحه های گیربکس لودر و گریدر های چینی حاصل از استفاده از صفحه های غیر اوریجینال و کپی است. و همچنین عدم آشنایی و شیم گیری در تعمیر گیربکس است.

صفحه های غیر اصلی ضخامت و برنز و شیار روغن و سختی لازم را ندارند. با فشار پیستون کلاچ به شکل محدب و سطح تماس کمتری با صفحه های فولادی دارند و گشتاور لازم را نمی تواند انتقال دهد .

نوع ماشین آلات	گریدر, لودر
کشور سازنده	چین
اصالت محصول	اصل
ماشین آلات شانتویی SHANTUI	گریدر شانتویی SHANTUI SG21-3, لودر چینی شانتویی SHANTUI SL50W, لودر شانتویی SHANTUI SL58H
ماشین آلات دلتا راه ماشین	گریدر دلتا راه ماشین PY200G, لودر چینی دلتا راه ماشین CL956, لودر چینی دلتا راه ماشین CL957
ماشین آلات کوبلکو CG CHENGGONG	لودر چینی کوبلکو CG ZL50E-II
ماشین آلات چانگلین CHANGLIN	گریدر چانگلین Changlin 722-6H, لودر چینی چانگلین CHANGLIN CE958, لودر چینی چانگلین CHANGLIN CE958-i, لودر چینی چانگلین CHANGLIN CE966
ماشین آلات فوتون FOTON	لودر چینی فوتون FOTON FL956, لودر چینی فوتون FOTON TS958
ماشین آلات هپکو HEPCO	گریدر هپکو HEPCO HG180D1, گریدر هپکو HEPCO HG180D3, لودر هپکو HEPCO HWL110, لودر هپکو HEPCO HWL110-3, لودر هپکو HEPCO LW640G
ماشین آلات لیوگانگ LIUGONG	گریدر لیوگانگ LIUGONG CLG418D, لودر چینی لیوگانگ LIUGONG CLG842H, لودر چینی لیوگانگ LIUGONG CLG855, لودر چینی لیوگانگ LIUGONG CLG856, لودر چینی لیوگانگ LIUGONG CLG862H
ماشین آلات تیراژه ماشین LONKING	لودر لونکینگ (تیراژه ماشین)LONKING CDM856
ماشین آلات اس دی ال جی SDLG	لودر اس دی ال جی SDLG LG936, لودر اس دی ال جی SDLG LG950-2, لودر اس دی ال جی SDLG LG956, لودر اس دی ال جی SDLG LG958
ماشین آلات اس ای ام SEM	لودر چینی SEM ZL50G
ماشین آلات ایکس جی ام آ XGMA	لودر ایکس جی ام آ XGMA XG958
