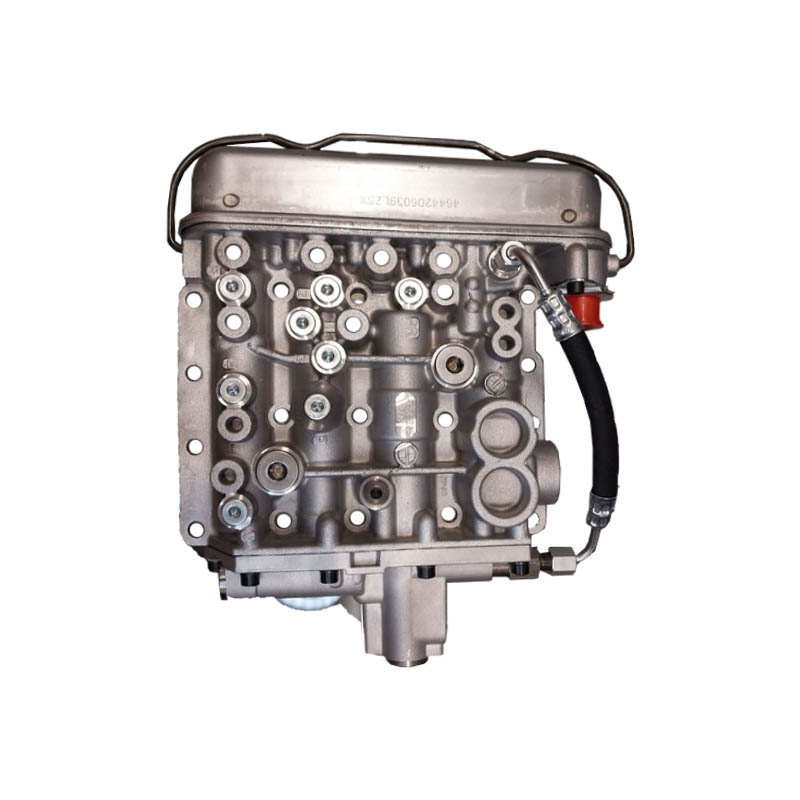

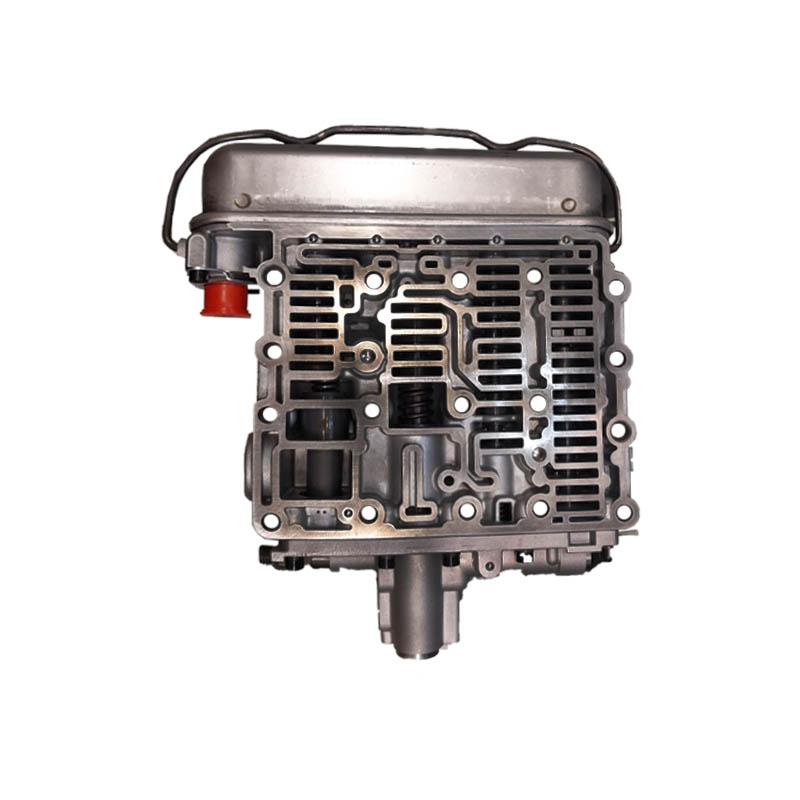

شیر کنترل گیربکس 4wg200 اصلی

شیر کنترل گیربکس 4wg200

شیر کنترل گیربکس ZF WG200 در گیربکس های برقی ساخت شرکت زد اف ZF کاربرد دارد. گیربکس ZF 4WG200 در بیشتر لودرهای چینی 5 تن یا ZL50 استفاده می گردد. و سایر ماشین آلات مانند هپکو و لیوگانگ و چانگلین و XCMG , XGMA و تیراژه ماشین نیز استفاده می نمایند. و وظیفه آن تغییر جهت حرکت و انتخاب دنده های سبک و سنگین مطابق دستور اپراتور است.

شیر کنترل برقی لیوگانگ

شرکت ماشین آلاتی لیوگانگ در چین شریک تجاری شرکت ZF آلمان در چین است. که برخی از محصولات ZF را در چین تولید و مونتاژ می نماید. و کارخانه تولید محصولات ZF یکی از شرکت های هلدینگ لیوگانگ است. لذا در خصوص کیفیت و اوریجینال بودن شیر کنترل گیربکس مدل 4wg200 این برند تنها برند اوریجینال در چین و بازار ایران است. شرکت های چینی دیگری هم با کیفیت خوب و متوسط این شیر کنترل را هم تولید می نمایند. که با دقت در اسپول های (پیستون) شیر کنترل و سولونوئید ها و دقت در ریخته گری پوسته آلومینیومی شیر کنترل قابل تشخیص است.

عملکرد شیر کنترل گیربکس

ابتدا جهت حرکت و دنده مورد نظر توسط اپراتور از طریق دسته دنده انتخاب می گردد. سپس دستور انتخابی در ECU پردازش و به صورت فرمان به سولونوئید های شیر کنترل گیربکس انتقال می یابد. جریان برق در سولونوئید های شیر کنترل گیربکس ZF WG200 برقرار می گردد. و مسیر های روغن با فشار روغن حاصل از پمپ حرکت در کانال های روغن جاری می گردد. و سپس این فشار حاصله توسط شافت های کلاچ در هوزینگ کلاچ ها باعث حرکت لودر یا گریدر می گردد.

مشکلات و خرابی شیر کنترل

1-کیفیت شیر کنترل ZF 4WG200 در عملکرد آن موثر و ممکن است دارای سوراخ در پوسته و عبور روغن به کانال های دیگر یا افت فشار روغن گردد.

2-هرگونه آلودگی در روغن گیربکس باعث اختلال در نحوه حرکت اسپول های شیر کنترل گیربکس می گردد.

3-نوسان ولتاژ یا اتصالی در برق دستگاه باعث ایجاد خرابی در ECU و عدم ارسال فرمان به سولونوئید های شیر کنترل می گردد. همچنین باعث خرابی سولونوئید های شیر کنترل ZF 4WG200 گردیده و این مشکل باعث جاری نشدن روغن در کانال های شیر کنترل می گردد.

4-خرابی در میکرو سوییچ های دسته دنده گیربکس برقی هم باعث عدم ارسال دستور انتخاب جهت و دنده به ECU می گردد. که با بررسی جریان برق طبق جدول برق سولونوئید ها بر اساس جهت و دنده انتخابی توسط اپراتور قابل عیب یابی است.

5-برای تشخیص خرابی های حاصل از دسته دنده یا ECU یا سولونوئید ها (خرابی ناشی از جریان برق ) می توان بر اساس جدول تشخیص فشار روغن بررسی نمود. هر دنده و جهت حرکت , میزان فشار را شیر کنترل گیربکس توسط فشار سنج اندازه گیری گردد. اگر فشار تمام کانال های روغن صحیح بود، شیر کنترل گیربکس مشکل فنی ندارد و مشکل برقی است. و در غیر این صورت مشکل فنی گیربکس می باشد .

کشور سازنده	چین
اصالت محصول	اصل
ماشین آلات دلتا راه ماشین	لودر چینی دلتا راه ماشین CL956, لودر چینی دلتا راه ماشین CL957
ماشین آلات شانتویی SHANTUI	لودر چینی شانتویی SHANTUI SL50W, لودر شانتویی SHANTUI SL58H
