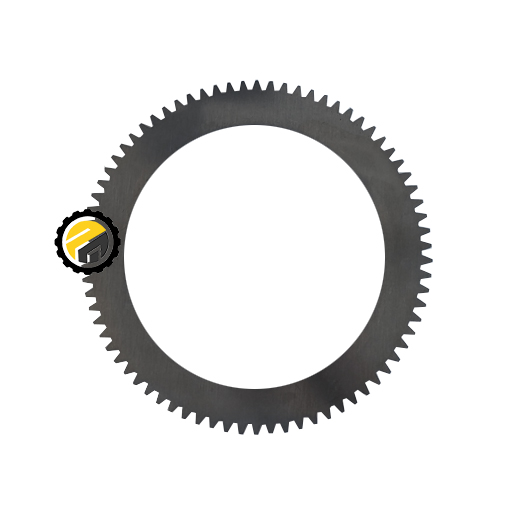

صفحه فولادی گیربکس لودر SEM ZL50F

صفحه فولادی گیربکس مکانیکی لودر SEM ZL50F

صفحه فولادی گیربکس لودر SEM ZL50F در گیربکس های مکانیکی انواع لودرهای 5 یا 6 تن یا ZL50 و ZL60 به منظور انتقال تدریجی گشتاور، در کلاچ های گیربکس استفاده می گردد. این گونه از صفحه فولادی در گیربکس های مکانیکی ساخت شرکت اس ای ام SEM در لودرهای چرخ لاستیکی به منظور انتقال گشتاور از موتور به محور یا اکسل کاربرد دارد. شرکت اس ای ام SEM زیر مجموعه و یکی از برند های شرکت ماشین آلات کاترپیلار است.

نماینده گروه گیربکس و ماشین آلات سازی ادونس چین

شرکت پایدار ماشین فرتاک نماینده گروه گیربکس و ماشین آلات سازی ادونس چین است. که فروشنده قطعات اصلی گیربکس ها و صفحه های لودر SEM ZL50F و گریدر های چینی در ایران است. صفحه های گیربکس لودر اس ای ام SEM در یک ضخامت تولید و در کلاچ ها استفاده می گردد. این نوع از صفحه های فولادی، در کنار صفحه های گرافیتی در هر یک از کلاچ ها به منظور حرکت و انتقال گشتاور به دنده های گیربکس لودر مورد استفاده میگردد.

روش تولید صفحه فولادی

روش تولید این گونه صفحه فولادی گیربکس لودر SEM ZL50F به دو روش برش لیزری و برش توسط دستگاه پرس در ضخامت های کم صورت می پذیرد.

تولید لیزری صفحه فولادی گیربکس

در روش برش لیزری، ورق های فولادی و آلیاژی خام با استفاده از لیزر و مطابق نقشه با ابعاد و ضخامت مورد نیاز تولید می گردد. بعد از برش، صفحه ها توسط دستگاه سنگ کاری به ضخامت مورد نیاز در انواع گیربکس لودر SEM ZL50F تبدیل می گردد. و بعد اتمام عملیات سنگ کاری، بایستی این صفحات فولادی گیربکس مکانیکی سخت کاری می گردند. و رنگ متفاوت این گونه صفحه مربوط به نوع مواد مورد استفاده در عملیات حرارتی و سخت کاری است. بعداز عملیات سخت کاری، تمامی صفحه ها از لحاظ کیفیت بررسی، و در صورت تایید، بسته بندی می گردند.

تولید صفحه فولادی گیربکس با دستگاه پرس

در روش دستگاه پرس، از یک سنبه که مطابق نقشه با ابعاد و ضخامت از قبل تولید می گردد. سپس با نصب این سنبه به دستگاه پرس، ورق های فولادی و آلیاژی خام با ضربه حاصل از دستگاه پرس، به صفحه های فولادی لودر SEM ZL50F تبدیل می گردند. بعد از این مرحله، صفحه ها توسط دستگاه سنگ کاری به ضخامت مورد نیاز در انواع گیربکس مکانیکی تبدیل می گردند. و بعد اتمام عملیات سنگ کاری، بایستی این صفحات فولادی گیربکس سخت کاری گردد. و رنگ متفاوت این گونه صفحه مربوط به نوع مواد مورد استفاده در عملیات حرارتی و سخت کاری است. بعداز عملیات سخت کاری، تمامی صفحه ها از لحاظ کیفیت بررسی، و در صورت تایید، بسته بندی می گردند.

خرابی ها

بیشتر خرابی های این صفحه های گیربکس لودرهای اس ای ام SEM ZL50F حاصل از استفاده از صفحه های غیر اورجینال و کپی و عدم آشنایی و شیم گیری در تعمیر گیربکس است. صفحه های غیر اصلی به علت عدم داشتن ضخامت و سختی لازم با فشار پیستون کلاچ محدب می گردد. و سطح تماس کمتری با صفحه های گرافیتی دارد و گشتاور لازم را نمی تواند انتقال دهد و باعث کاهش گشتاور لودر خواهد گردید.

ضخامت صفحه های گیربکس

استفاده از صفحه های فولادی با ضخامت های مختلف در گیربکس های مکانیکی جهت بهینه سازی و کاهش کورس پیستون کلاچ و عملکرد سریع انتقال گشتاور در لودر های اس ای ام SEM ZL50F است.معمولا صفحه ها در سه ضخامت ۱.۵ و ۲ و ۲.۵ میلیمتر تولید و در دو اندازه در کلاچ ها استفاده می گردد.
معمولا صفحه های فولادی در کنار صفحه های گرافیتی در کلاچ های جهت جلو و عقب و در دنده های سنگین مورد استفاده می گردند.
صفحه های کوچک فولادی در کنار صفحه های گرافیتی کوچک در کلاچ های در دنده های سبک مورد استفاده می شود .

نوع ماشین آلات	لودر
اصالت محصول	اصل
کشور سازنده	چین
ماشین آلات اس ای ام SEM	لودر چینی SEM ZL50F
