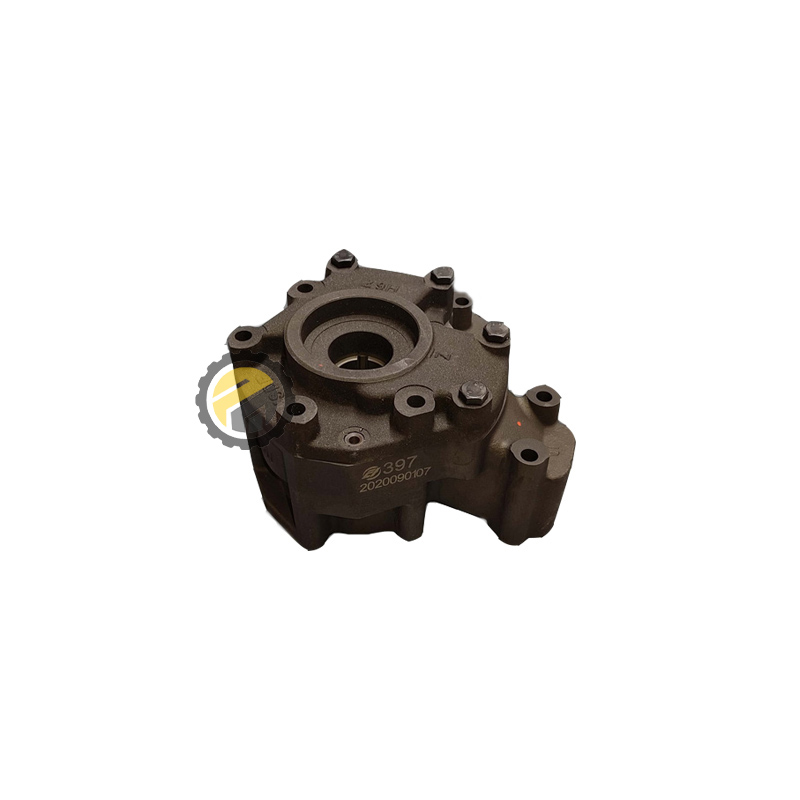

پمپ حرکت اصلی گیربکس ZF WG200

پمپ حرکت  ZF WG200

در گیربکس های زد اف ZF از پمپ حرکت اصلی گیربکس ZF WG200 که یک پمپ دنده ای حرکت داخلی در درون گیربکس استفاده می گردد. کاربرد این پمپ تامین فشار روغن مورد نیاز در کلاچ ها و جریان روغن کاری قطعات در گیربکس 4/6WG200 به جهت حرکت ماشین آلات است. و بدون باز کردن گیربکس و جدا سازی قطعات گیربکس قابل مشاهده نمی باشد.

لینک مشخصات گیربکس برقی ZF WG200

پمپ حرکت گیربکس

پمپ های حرکت گیربکس به دو صورت داخلی مانند پمپ حرکت ZF WG200 هستند. و خارجی مانند پمپ هیدرولیک دنده ای یا کاتریجی یا پیستونی در بیرون و روی پوسته توربین یا گیربکس استفاده می گردد.

وظیفه پمپ تامین فشار روغن مورد نیاز در کلاچ ها و جریان روغن کاری قطعات و به جهت حرکت ماشین آلات است. و به همین دلیل از یک پمپ هیدرولیک دنده ای یا کاتریجی یا پیستونی در بیرون و روی پوسته توربین یا گیربکس استفاده می گردد.

لینک شرکت زد اف ZF

نحوه کاربرد پمپ حرکت دنده ای گیربکس ZF

شافت پمپ حرکت که در داخل مبدل گشتاور یا توربین قرار دارد. که با چرخش موتور موجب حرکت دنده های داخل پمپ حرکت گیربکس ZF WG200می گردد. و فشار روغن ایجاد و به شیر کنترل به منظور هدایت به کلاچ ها با فرمان اپراتور ارسال می گردد. و همچنین باعث روغن کاری قطعات گیربکس می گردد. در اغلب گیربکس های ساخت شرکت ZF آلمان از پمپ های حرکت داخلی استفاده می گردد. بر روی پوسته گیربکس معمولا یک یا دو شافت مادگی پی تی او P.T.O وجود دارد. که سایر پمپ های هیدرولیک روی آن نصب می گردد. و با گشتاور حاصل از آن موجب گردش پمپ ها گردیده و در سایر مدار های هیدرولیک مورد نیاز استفاده می گردد.

نکات قابل توجه در مورد پمپ حرکت  ZF WG200 :

پمپ حرکت گیربکس زد اف ZF 4/6WG200 در چندین کیفیت و با نام مختلف آلمانی و چینی و کره ای و ترکیه ای در بازار عرضه می گردد. که با جستجو و بررسی ظاهر و کیفیت ریخته گری و شکل دنده ها قابل تشخیص می باشد. لازم به ذکر است که از این پمپ حرکت با توجه به شباهت به پمپ حرکت گیربکس ZF 4/6WG180 نمی توان استفاده نمود. چون میزان دبی روغن این پمپ کمتر از آن گیربکس و ارتفاع دنده پمپ حرکت ZF 4/6WG200 کوتاه تر است.معمولا در دو طرف پمپ حرکت اصلی حروف XSDF در طرف پمپ حرکت به صورت ریخته گری وجود دارد.

پمپ حرکت اصلی گیربکس ZF WG200 لودر چینی قلب گیربکس بوده و وظیفه ایجاد فشار هیدرولیکی در گیربکس را بر عهده دارد . این قطعه نمونه های طرح بسیار فراوانی در بازار دارد و حتما در خرید آن باید از افراد متخصص و یا فروشگاه های معتبر خریداری گردد .

نحوه کاربرد پمپ حرکت گیربکس P.T.O

بر روی پوسته توربین یا گیربکس یک یا چند شافت مادگی پی تی او P.T.O وجود دارد. که در یکی از این محل ها پمپ حرکت گیربکس نصب گردیده است. و با چرخش موتور و گشتاور حاصل از آن موجب گردش پمپ حرکت می گردد. و فشار روغن حاصله به شیر کنترل به منظور هدایت به کلاچ ها ارسال می گردد. با فرمان اپراتور ارسال و همچنین باعث روغن کاری قطعات گیربکس می گردد .

همچنین پمپ های هیدرولیک یک یا چند طبقه روی این پوسته ها قرار داد. و به منظور تامین فشار روغن در جک های هیدرولیک یا شیر های هیدرولیک یا سیستم فرمان به کار گیری می گردد. در این صورت توربین و گیربکس از هم دیگر فاصله دارند و به وسیله یک گاردان گشتاور به گیربکس انتقال می یابد.

بررسی و تعویض و تعمیر این پمپ بدون باز کردن گیربکس و توربین یکی از مزایای استفاده از این سیستم می باشد .

لودر های چینی ZL50 و ZL40 و ZL30 و ZL20 و همچنین کوماتسو و کاتر پیلار از این سیستم استفاده نموده اند .

نوع ماشین آلات	گریدر, لودر
ماشین آلات کوبلکو CG CHENGGONG	لودر چینی کوبلکو CG ZL50E-II
ماشین آلات چانگلین CHANGLIN	لودر چینی چانگلین CHANGLIN CE958, لودر چینی چانگلین CHANGLIN CE958-i, لودر چینی چانگلین CHANGLIN CE966
ماشین آلات دلتا راه ماشین	لودر چینی دلتا راه ماشین CL956, لودر چینی دلتا راه ماشین CL957
ماشین آلات فوتون FOTON	لودر چینی فوتون FOTON FL956, لودر چینی فوتون FOTON TS958
ماشین آلات هپکو HEPCO	گریدر هپکو HEPCO HG180D1, گریدر هپکو HEPCO HG180D3, لودر هپکو HEPCO HWL110, لودر هپکو HEPCO HWL110-3, لودر هپکو HEPCO LW640G
ماشین آلات لیوگانگ LIUGONG	لودر چینی لیوگانگ LIUGONG CLG855, لودر چینی لیوگانگ LIUGONG CLG856, لودر چینی لیوگانگ LIUGONG CLG862H
ماشین آلات تیراژه ماشین LONKING	لودر لونکینگ (تیراژه ماشین)LONKING CDM856
ماشین آلات اس دی ال جی SDLG	لودر اس دی ال جی SDLG LG950-2, لودر اس دی ال جی SDLG LG956, لودر اس دی ال جی SDLG LG958
ماشین آلات اس ای ام SEM	لودر چینی SEM ZL50G
ماشین آلات شانتویی SHANTUI	لودر چینی شانتویی SHANTUI SL50W, لودر شانتویی SHANTUI SL58H
ماشین آلات ایکس سی ام جی XCMG	لودر چینی XCMG 500KL, لودر چینی XCMG LW500K, لودر چینی XCMG ZL50GN
ماشین آلات ایکس جی ام آ XGMA	لودر ایکس جی ام آ XGMA XG958
کشور سازنده	چین
اصالت محصول	اصل
