پمپ حرکت گیربکس ZF WG210

پمپ حرکت ZF WG210

پمپ های حرکت گیربکس به دو صورت داخلی مانند پمپ حرکت ZF WG210 هستند. و خارجی مانند پمپ هیدرولیک دنده ای یا کاتریجی یا پیستونی در بیرون و روی پوسته توربین یا گیربکس استفاده می گردد.وظیفه پمپ تامین فشار روغن مورد نیاز در کلاچ ها و جریان روغن کاری قطعات و به جهت حرکت ماشین آلات است. و به همین دلیل از یک پمپ هیدرولیک دنده ای یا کاتریجی یا پیستونی در بیرون و روی پوسته توربین یا گیربکس استفاده می گردد.

نحوه کاربرد پمپ حرکت گیربکس

بر روی پوسته توربین یا گیربکس یک یا چند شافت مادگی پی تی او P.T.O وجود دارد. که در یکی از این محل ها پمپ دنده ای یا شارژ پمپ حرکت ZF WG210 نصب گردیده است. و با چرخش موتور و گشتاور حاصل از آن موجب گردش پمپ حرکت می گردد. و فشار روغن حاصله به شیر کنترل به منظور هدایت به کلاچ ها ارسال می گردد. با فرمان اپراتور ارسال و همچنین باعث روغن کاری قطعات گیربکس می گردد .

همچنین پمپ های هیدرولیک یک یا چند طبقه روی این پوسته ها قرار داد. و به منظور تامین فشار روغن در جک های هیدرولیک یا شیر های هیدرولیک یا سیستم فرمان به کار گیری می گردد. در این صورت توربین و گیربکس از هم دیگر فاصله دارند و به وسیله یک گاردان گشتاور به گیربکس انتقال می یابد.

بررسی و تعویض و تعمیر این پمپ بدون باز کردن گیربکس و توربین یکی از مزایای استفاده از این سیستم می باشد .

لودر های چینی ZL50 و ZL40 و ZL30 و ZL20 و همچنین کوماتسو و کاتر پیلار از این سیستم استفاده نموده اند .

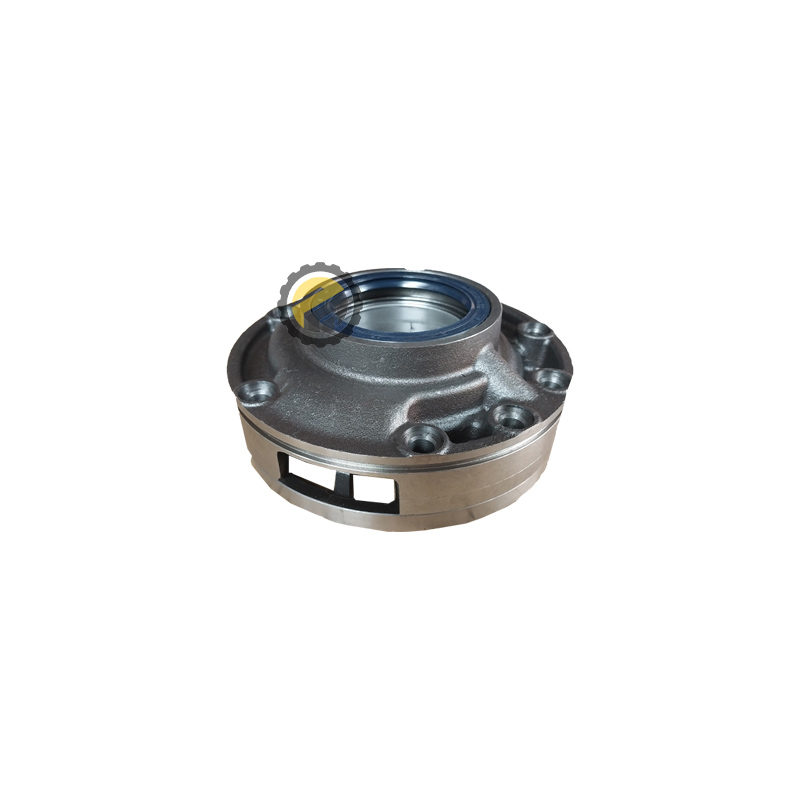

پمپ حرکت  ZF 4/6WG210

در گیربکس های زد اف ZF از یک پمپ دنده ای حرکت داخلی ZF 4/6WG210 در درون گیربکس استفاده می گردد. کاربرد این پمپ تامین فشار روغن مورد نیاز در کلاچ ها و جریان روغن کاری قطعات در گیربکس به جهت حرکت ماشین آلات است. و بدون باز کردن گیربکس و جدا سازی قطعات گیربکس قابل مشاهده نمی باشد .

نحوه کاربرد پمپ حرکت دنده ای گیربکس ZF

شافت پمپ حرکت ZF 4/6WG210 که در داخل مبدل گشتاور یا توربین قرار دارد. که با چرخش موتور موجب حرکت دنده های داخل پمپ حرکت گیربکس یا شارژ پمپ می گردد. و فشار روغن ایجاد و به شیر کنترل به منظور هدایت به کلاچ ها با فرمان اپراتور ارسال می گردد. و همچنین باعث روغن کاری قطعات گیربکس می گردد. در اغلب گیربکس های ساخت شرکت ZF آلمان از پمپ های حرکت داخلی استفاده می گردد. بر روی پوسته گیربکس معمولا یک یا دو شافت مادگی پی تی او P.T.O وجود دارد. که سایر پمپ های هیدرولیک روی آن نصب می گردد. و با گشتاور حاصل از آن موجب گردش پمپ ها گردیده و در سایر مدار های هیدرولیک مورد نیاز استفاده می گردد.

نکات قابل توجه در مورد پمپ حرکت  ZF WG210 :

پمپ حرکت گیربکس زد اف ZF 4/6WG210 در چندین کیفیت و با نام مختلف آلمانی و چینی و کره ای در بازار عرضه می گردد. که با جستجو و بررسی ظاهر و کیفیت ریخته گری و شکل دنده ها قابل تشخیص می باشد. لازم به ذکر است که از این پمپ حرکت با توجه به شباهت به پمپ حرکت گیربکس ZF4/6WG210 نمی توان استفاده نمود. چون میزان دبی روغن این پمپ کمتر از آن گیربکس و ارتفاع دنده پمپ حرکت ZF4/6WG190 کوتاه تر است.

نوع ماشین آلات	گریدر, لودر
کشور سازنده	آلمان, چین
اصالت محصول	اصل
ماشین آلات هیوندای HYUNDAI	لودر هیوندای HYUNDAI HL757-7A, لودر هیوندای HYUNDAI HL757-9S, لودر هیوندای HYUNDAI HL760-7A, لودر هیوندای HYUNDAI HL760-9S
ماشین آلات دلتا راه ماشین	لودر چینی دلتا DELTA CL957-3, لودر چینی دلتا راه ماشین CL957
ماشین آلات هپکو HEPCO	گریدر هپکو HEPCO HG180D1, گریدر هپکو HEPCO HG180D3
